三防涂料及涂覆工藝研究

王曉云　趙琨

    摘要：本文介紹了三防涂料的分類、特性及典型工藝過程，并結合某海軍電子裝備的三防涂料及涂覆工藝試驗?？偨Y(jié)了三防涂料及涂覆工藝參數的選取和控制。軍用電子裝備中包括大量的電子組合和印制板組件。印制板組件的三防保護涂覆是三防技術中重要組成部分，印制板組件的防護性能直接影響到電子裝備的性能。為提高電子裝備的環境適應性、減少設備故障率、提高電子設備的可靠性，延長使用壽命，必須首先對印制板組件進行有效的防護。印制板組件的防護一般采用是在印制板組裝調試完成后進行三防漆的噴涂處理。

１　三防涂料的分類及性能(三防漆     環保三防漆     無味三防漆 GLOBOND三防漆)

   三防涂料是具有耐濕熱、耐鹽霧和耐霉菌性能的一類特殊涂料。按成膜成分一般可分為以下幾大類：１）ＡＲ型——丙烯酸酯樹脂，具有良好的電性能，工藝性好，適用于室內應用的產品．可浸涂，噴涂和刷涂。

２）ＥＲ型——環氧樹脂，具有良好的電性能和優良的附著力，工藝性良好，但由于聚合時產生應力，對一些易碎元件需特殊保護，可浸涂，噴涂和刷涂。

３１　ＳＲ型——有機硅樹脂，具有電性能優良，損耗和介質系數值比其他類涂料低，防潮性好，適用于高頻電路板涂覆，亦適用高溫下工作電路板涂覆，可噴涂，浸涂和刷涂。

４）ＵＲ型——聚氨基甲酸酯樹脂，在要求耐濕性和耐鹽霧腐蝕環境中適用。雙組分可噴涂。刷涂和浸涂。

５）ＸＹ型——聚對二甲苯樹脂，系由環二體對二甲苯，在特定的真空設備中，汽相沉積聚合而成，以極薄的薄膜形式被復于組件上。膜厚通常在６　１２１ｘｍ。適用高頻組件。

２典型涂覆工藝過程

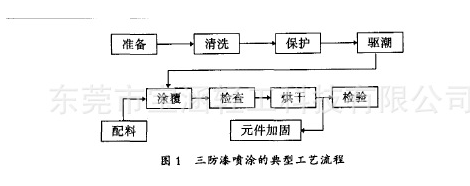

印制板組件三防漆噴涂的典型工藝如下圖１所示：

三防漆噴涂的典型工藝流程

１）準備：消化圖紙；確定局部保護（不準涂漆）的部位；確定工藝實施細則（最高允許驅潮、聚合溫度、時間、’采用何種涂覆工藝）。
２）清洗：根據印制板主要污染物及其影響（極性污染物、非極性污染物），選擇合適的清洗溶劑。
３）保護：凡不準涂漆的部位，都需要局部保護，并選擇合適的保護方法。
４）驅潮：經清洗，局部保護的印制板組件，在涂覆之前必須進行預烘，驅潮。根據印制板組裝件所能允許的溫度，確定預烘驅潮的溫度和時間。
５）涂覆：針對不同的產品，選用不同的涂覆工藝是確保印制板組裝件質量的關鍵。常用的涂覆工藝是浸涂、噴涂和刷涂三種。但對于ＸＹ型聚對二甲苯，必須采用真空汽相沉積工藝。
６）檢查：檢查不允許涂漆的部位是否被污染；檢查元件間是否有變形移位碰線、短路。
７）烘干：烘干溫度和時間由涂料本身和印制板及板上元器件所能允許的最高溫度決定的。在選擇溫度和時間應特別小心。
８）元件加固：在涂覆完成后，對需局部加固的元器件進行硅膠加固。９）檢驗：檢查不允許涂漆的部位，是否被污染；檢查應當涂漆的部位，是否己覆蓋均勻的漆膜；檢查元器件的引線，焊點是否己涂上漆。

３工藝試驗研究

３．１樣件制作

海軍電子裝備特殊的環境條件，對產品的三防性能提出了更高的要求，迫切需要我們開展三防工藝研究，找出新材料和新工藝，來指導生產實際。經過大量的調查和研究．我們最終選用ＴＰ一３、　Ｏ１—３、ＤＣＡ、ＰＵＣ、ＨＰＡ五種國內外防護漆來進行工藝試驗。ＴＰ一３是北京郵電大學附屬工廠專利產品，屬單主分型產品，其成分不祥。Ｏｌ一３是天津油漆廠生產的聚氨酯型三防漆，是雙組分產品，在噴涂前須按比例調配。ＤＣＡ、ＰＵＣ、ＨＰＡ是英國易力高公司出品的三種不同類型的三防漆，ＤＣＡ是有機硅型。ＰＵＣ是聚氨酯型，ＨＰＡ是丙烯酸型。首先對噴涂工藝進行研究，研究了印制板組件的清潔度、涂料的粘度、噴涂壓力、噴涂厚度、二次噴涂、烘干溫度、烘干時間等工藝參數以及噴涂環境條件對噴涂質量的影響。并在這些參數的指導下。制作了印制板和鋁板樣件共３４件，并送國家專業的環境實驗室，委托進行鹽霧試驗和霉菌試驗。

３．２霉菌試驗及結果

３．２～霉菌試驗方法

   霉菌試驗按（ＧＪＢ１５０．１０．６軍用設備環境試驗方法》進行試驗，試驗條件如下：

１）試驗溫度與濕度：試驗在交變濕熱條件下進行；每２４ｈ循環一次。前２０ｈ保持溫度（３０￣１）ｏ【二，相對濕度（９５￣５）％；在以后的４ｈ中，保持溫度（２５￣１）℃，相對濕度（９５?。埃プ钌伲玻?，用于溫濕度變化時間最長２ｈ。變化期問溫度保持在（２４—３１）ｏｃ，相對濕度不得小于９０％。

２）試驗菌種：黑曲菌、黃曲菌、雜色曲菌、繩狀青霉、球毛殼菌。

３）試驗周期：２８天。

３．２．２霉菌試驗結果

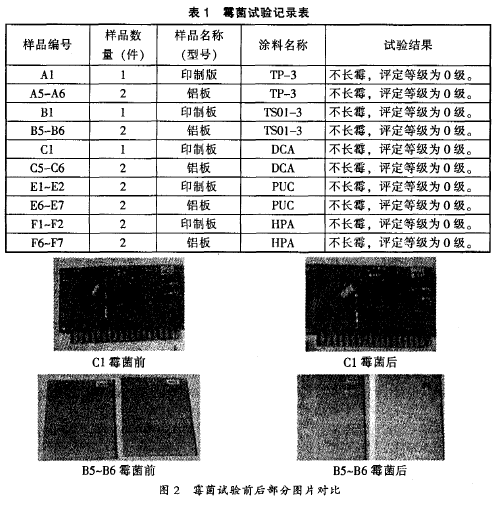

   試驗結束后，對試驗樣品進行外觀檢查，按ＧＪＢＩ５０．１０．８６中４－３．２條規定進行評級；記錄實際長霉情況并進行評級。霉菌試驗結果如表ｌ和圖２所示：

３．３鹽霧試驗及結果

３．３．１鹽霧實驗方法

按《ＧＪＢ１５０．１Ｏ一８６軍用設備環境試驗方法》鹽霧試驗方法要求進行，鹽霧試驗條件如下：

１）溫度：３５℃；

２）溶液濃度：５％±ｌ％（ＮａＣＩ）；

３）ＰＨ值：６．５－７．２；

４）鹽霧沉降率：ｌｍｌ一２ｍｌ／８０ｅｍ２／ｈ；

５）試驗時間：９６小時。

３．３．２鹽霧試驗結果

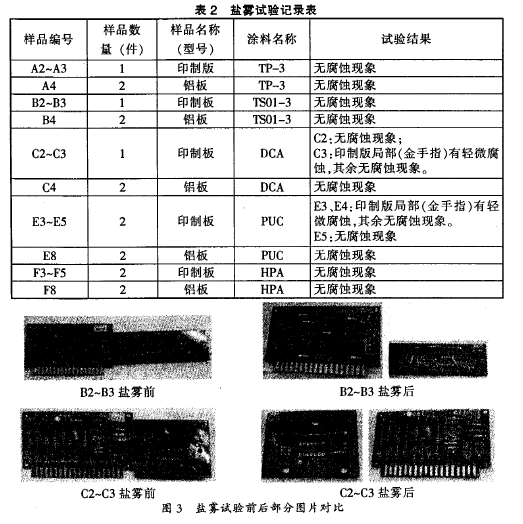

試驗結束后，試驗樣品用流動的水沖洗，進行外觀檢查，記錄實際外觀現象并進行評定。鹽霧試驗結果如表２和圖３所示：

藝試驗結果分析)

   通過上述的實驗結果可以看出：

１）它們都能通過霉菌試驗，說明防霉性能不錯。

２）?。希薄?、ＴＰ一３和ＨＰＡ按所選工藝參數噴涂，經鹽霧試驗后，都未出現腐蝕現象，說明這三種涂料的防鹽霧性能不錯，同時也驗證了該噴涂工藝的合理可行。

３）ＤＣＡ和ＰＵＣ按所選工藝參數噴涂，經過鹽霧試驗后，出現局部的腐蝕現象，分析問題可能是噴涂的壓力不夠，導致涂層厚度不均勻引發局部腐蝕。在產品的實際應用中，應增大噴涂壓力。

５結論(三防漆     環保三防漆     無味三防漆 GLOBOND三防漆)

   綜上所述，要使產品得到一個良好的三防性能。除選用正確三防涂料外，還必須具有合理的涂覆工藝。對于噴涂工藝來講，首先要控制涂料的粘度，合適的粘度不但有利于噴涂時覆蓋的過程，而且還有利于流平的過程。其次，還要控制噴涂壓力，合適的噴涂壓力以及正確的操作方法可以獲得均勻的膜層，否則，則易造成流淌、堆積、起皺、虛光和涂膜砂粒狀等缺陷。烘干溫度和時間的控制對獲得優質的涂層起著關鍵作用，通常在允許范圍內烘干溫度高則涂層性能好，在較高溫度下，涂料中活潑基團充分反應、交聯固化，并使溶劑在反應前充分逸出漆膜，高溫使分子鏈容易旋轉，可消除漆膜內應力，此外，高溫下涂料粘度較小，有利于滲透進基體表面的毛細孑Ｌ而提高附著力。烘干時間的控制非常重要，時間不夠，反應未完全，時間太長造成過度干燥，將使涂層變脆、變色甚至焦化。此外，噴涂的環境條件（溫度、濕度、灰塵等）、印制板組件的清潔程度、合適的二次噴涂等等，都影響到涂層的質量。只有解決好涂覆工藝問題，才有可能得到良好的涂層。使涂料的性能得以充分的發揮。因此，對三防涂覆新材料新工藝的工藝研究是提高電子裝備防護性能的一項非常重要的工作。
